東風小多利卡掃路車-掃路車-東風掃路車生產廠家
簡介：東風小多利卡掃路車-掃路車-東風掃路車生產廠家
東風小多利卡掃路車-掃路車-東風掃路車生產廠家
保修: 三年或10萬公里 整車型號：東風掃路車

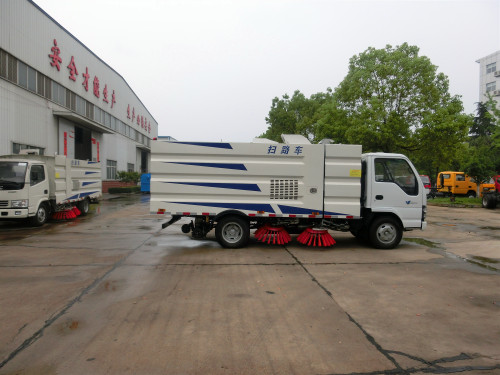

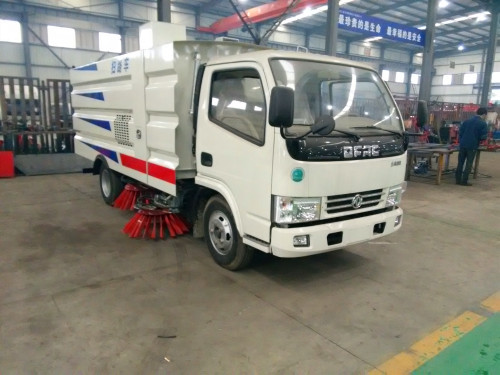

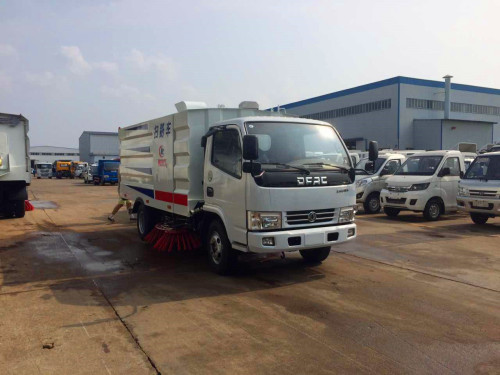

01、東風小多利卡掃路車車輛外觀：
外觀瓦棱設計、美觀大方。
采用矩形結構的水箱、垃圾箱，采用超厚不銹鋼瓦棱結構設計，不但整車造型新穎、美觀大方，而且增強了箱體的強度和剛度。
箱體構造合理、堅固耐用。
箱體組合由箱體和動力罩剛性地連接在一起而成。箱體為無框架簿板焊接結構，箱體底層是貯水箱，中間為垃圾箱。采用獨創的鎖緊技術，使垃圾箱后門密封效果更好。

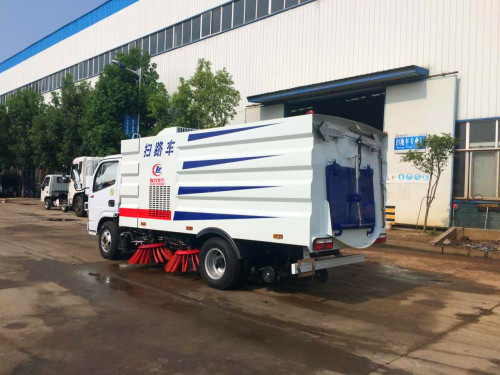

尾部安裝LED燈、確保安全。
駕駛室后方與箱體中間裝有爬梯方便操作人員上下車觀察箱體內情況;尾部裝有LED箭頭燈，保證作業人員安全性。
02、東風小多利卡掃路車車輛底盤：
該款車采用東風原廠底盤，朝柴CY4BK21國五130馬力發動機，軸距3800mm，5擋變速箱，7.00R16鋼絲胎，方向助力，斷氣剎，ABS，尿素罐。
03、東風小多利卡掃路車車輛上裝：
1.掃盤后置馬蹄形吸盤;
2.采用康明斯140馬力副發動機;
3.中外合資力科馬達，西門子控制開關;
4.臺灣油順電磁閥，無錫自動離合，免維護離心式風機;
5.不銹鋼水箱、垃圾箱;
6.尾部LED箭頭燈;
7.手動泵應急系統;
8.最大清掃寬度3.2m;吸入顆粒Φ120mm;
可選裝以下非常規裝置:
1.倒車監控功能;
2.垃圾箱自潔功能;
3.前沖、后灑功能。
04、東風小多利卡掃路車工藝特點：
1.副發動機與風機之間的傳動設置設有自動離合器，降低對副發動機的沖擊，提高了副發動機的工作可靠性和使用壽命。
2.采用獨有的液壓過壓強制斷電熄火保護措施，防止因人為誤操作引起的液壓壓力過大造成的液壓管爆裂或液壓系統損壞。
3.采用獨有的強制液壓油風冷技術，防止液壓油溫過高，延長液壓系統壽命。
4.獨有的電路設計，保證副發動機在冬天能輕松啟動，避免低溫而無法啟動副發動機的煩惱。
5.掃盤有遇障避讓保護功能和復位功能，遇到障礙物后回縮，越過障礙物后復位。
6.掃盤轉速可根據各種不同清掃工況，調整轉速，能保證在各種污染狀況下都有良好的清掃效果。
7.采用可隨路面自動找平的全浮動式吸嘴，清掃效果好，使用壽命長。
8.進口原料制成的外翻式吸塵管，有效防止吸塵管被劃破、凍裂，增加使用壽命。
05、東風小多利卡掃路車整車技術參數：
東風掃路車
|
【東風掃路車主要技術參數】 |
|||
|
產品商標東風掃路車 |
|
公告批次 |
299 |
|
產品名稱 |
JDA5073TSLEQ5型掃路車 |
產品號 |
ZN26M5KE02S |
|
總質量(Kg) |
7350 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
2180,2115 |
外形尺寸 |
6160×2000×2380 |
|
整備質量(Kg) |
5040 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2,3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
24/16 |
前懸/后懸 |
1070/1580,1180/1580,1250 |
|
軸數 |
2 |
軸距 |
3300 |
|
軸荷(Kg) |
2640/4710 |
最高車速(Km/h) |
90 |
|
其它 |
隨底盤選裝同系列排半駕駛室,選裝導流罩,選裝前面板新風格。選裝廂體。 整車長與前懸一一對應。兩側裝有專用作業裝置,后防護用后部專用裝置代替。 ABS型號為3631010-C2000,生產廠家為東科克諾爾商用車制動系統(十堰)有限公司。 |
||
|
【東風掃路車底盤技術參數】 |
|||
|
底盤型號 |
EQ1072GLJ |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車集團有限公司 |
|
外形尺寸 |
6185,6960×1950,2100×2190,2390 |
輪胎數 |
6 |
|
接近角/離去角(°) |
24/11,24/13 |
輪胎規格 |
7.00R16LT |
|
鋼板彈簧片數 |
8/9+5,8/10+7,9/10+8,6/6+5 |
前輪距 |
1506,1590,1750 |
|
燃料種類 |
柴油 |
后輪距 |
1530,1586,1650 |
|
排放標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
CY4BK251 |
東風朝陽朝柴動力有限公司 |
3856 |
96 |
